Perspective view N1-ER scan engine

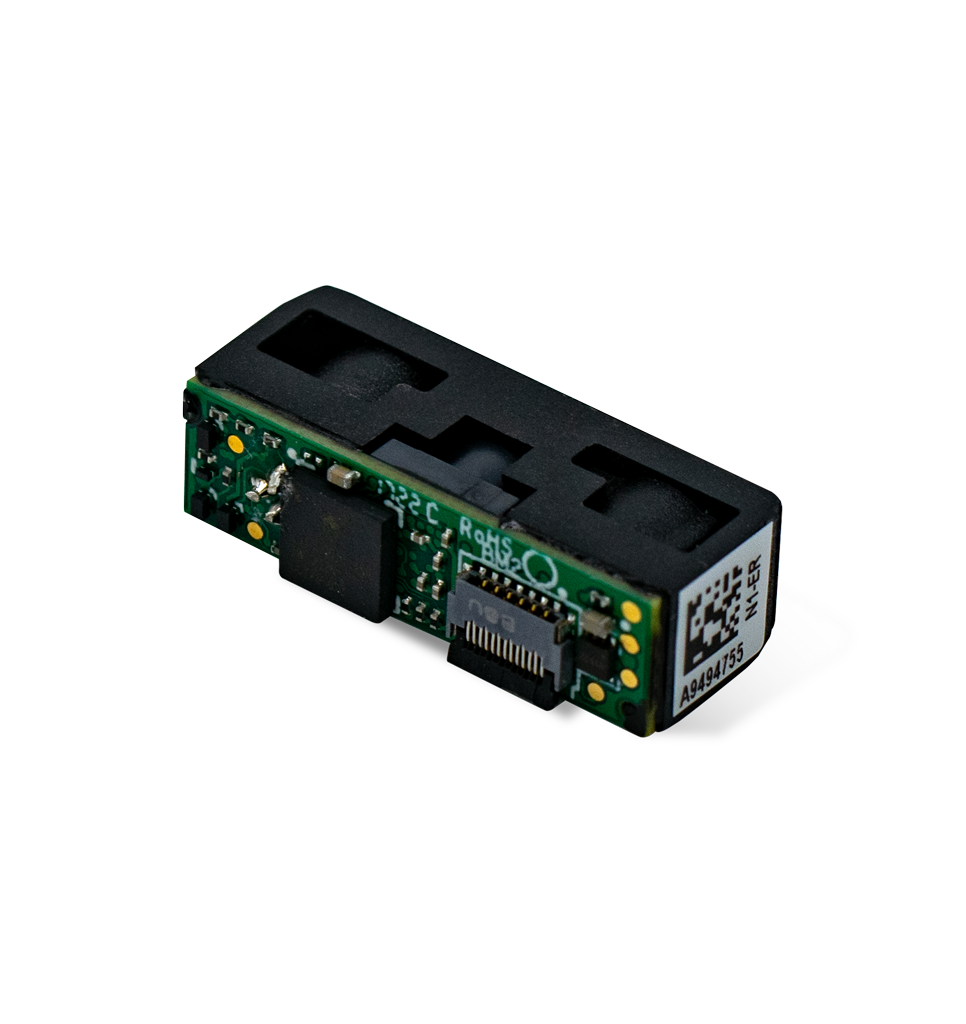

Perspective back view N1-ER scan engine

N1-ER

Tarama Motorları

Neden N1-ER tercih edilmeli?

  • Mükemmel tarama için 6. Nesil UIMG teknolojisi
  • Tarama hassasiyeti için lazer nişangah ile desteklenen genişletilmiş tarama aralığı
  • Çeşitli cihazlara kolay entegrasyon için küçük form faktörü.

N1-ER, Newland'in en etkileyici OEM teknolojilerinden bazılarını sergiler. Genişletilmiş tarama menziline sahip olan N1-ER, 1,4 metreye kadar mesafeden tarama yapabilir. 6. nesil UIMG tarama teknolojisi sayesinde N1-ER, okunması zor 1D ve 2D barkodlar söz konusu olduğunda bile olağanüstü doğruluk ve hıza sahiptir.

Küçük boyutlu ve güçlü performans.

Özellikler

  • 6. Nesil UIMG teknolojisi.
    N1-ER, Newland'in 6. nesil UIMG tarama teknolojisi ile donatılmıştır. Düşük kaliteli 1D ve 2D barkodlarda bile rafine tasarım, optimize edilmiş doğruluk ve artırılmış hız artık parmaklarınızın ucunda.
  • Genişletilmiş Tarama Menzili.
    N1-ER, standart taramadan daha uzak bir mesafeden kodları yakalamak için odağı ayarlar. Depodaki yüksek rafları veya yüksek tabanlı nakliye araçlarına yüklenen ürünlerdeki kodları, araca tırmanmaya gerek kalmadan taramak için mükemmeldir. Ayrıca araç operatörlerinin yerlerinden kalkmadan kutu ve palet etiketlerini tarayabilmeleri için N1-ER'yi cihazlara entegre edebilirsiniz. Ekstra mesafe, kullanıcıların doğru kodu hizalamalarına yardımcı olmak için parlak lazer hedefleme noktası tarafından desteklenir.
  • Ekrandan Barkod Yakalama.
    Newland, mükemmel performans ve öncü bakış açısı konusundaki itibarını, N1-ER ile ekranda görüntülenen barkodların taranmasında da sürdürmeye devam ediyor. Okuma işlemi ister geniş menzilli olsun, ister koruyucu filmle kaplı veya en düşük parlaklık seviyesine ayarlanmış ekranlar üzerinden yapılsın, bu motor için ekran üzerinden barkod okumak hiçbir şekilde zor değil.
  • Kompakt Tasarım.
    Ayrı bir işlemci yerine gömülü bir yonga ile kod çözerek, muazzam alan derinliği, hızlı tarama ve hedefleme teknolojisini inanılmaz derecede küçük bir cihazda birleştirdik. Yalnızca 23,8 x 10,5 x 7mm boyutlarında olup, alanın değerli olduğu cihazlarla entegrasyon için veya tasarım daha az göze çarpan bir tarayıcının varlığını gerektiriyorsa idealdir.
  • Üstün Güç Verimliliği.
    N1-ER, barkodları ana cihazdan mümkün olduğunca az akım çekerek hedefler, aydınlatır ve kodunu çözer. Benzer tarayıcılara kıyasla pil ömrünü uzatmanın yanı sıra çevreye duyarlı bir çözüm sunar.
  • Çoklu Arayüz.
    Hem USB hem de TTL-232 arayüzlerini destekleyen N1-ER, entegratörlere seri iletişimin tecrübe ve test edilmiş stabilitesi veya USB'nin daha dinamik veri iletim hızı arasında seçim yapma olanağı sunuyor.

Teknik özellikler

  • Veri Yakalama
    1D Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, ISSN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, AIM128, Plessey, MSI-Plessey dahil olmak üzere belli başlı tüm 1D sembolojileri.
    2D PDF417, QR Code, Micro QR, Data Matrix, Aztec dahil olmak üzere belli başlı tüm 2D sembolojileri.
    Hedefleme Lazer diyot (650 nm)
    Alan Derinliği Code 128 (40mil) 115 mm - 1400 mm
    Alan Derinliği Code 39 (20mil) 65 mm - 800 mm
    Alan Derinliği Code 39 (5mil) 120 mm - 260 mm
    Alan Derinliği EAN13 (13mil) 105 mm - 680 mm
    Alan Derinliği QR (15mil) 80 mm - 250 mm
    Yatay Görüş Alanı 28°
    Dikey Görüş Alanı 21°
    Aydınlatma White LED
    Görüntü Sensörü 640 x 480 CMOS
    Minimum Baskı Kontrastı 20%
    Çözünürlük ≥3mil (1D), ≥6.67mil (2D)
    Tarama Açısı Aralığı ±60°
    Tarama Yatış Açısı 360°
    Verev Tarama Açısı ±60°
  • Performans
    Kod çözücü ASIC (0610)
  • Fiziksel
    3.3VDC Çalışma akımı 176 mA (tipik)
    3.3VDC Bekleme akımı 11.8 mA
    Boyutlar (mm) 23,8(G) x 10,5(D) x 7(Y) mm (maks)
    Giriş Gerilimi 3.3 VDC ±%5
    Arayüzler USB, TTL-232
    Güç Tüketimi 581 mW (tipik)
    Ağırlık 2 g
  • Çevresel
    Ortam Işığı 0 ila 100.000 lüks (doğal ışık)
    Nem %5 ila %95 (yoğuşmasız)
    Çalışma Sıcaklığı -20 °C ile 60 °C (-4 °F ile 140 °F)
    Depolama Sıcaklığı -40 °C ile 70 °C (-40 °F ile 158 °F)
  • Yazılım
    Yapılandırma Araçları EasySet
  • Sertifikalar
    Sertifikalar Donanım CE EMC Class B, FCC Part15 Class B, RoHS
  • Garanti
    Garanti Koşulları 2 yıl
  • Aksesuarlar
    Opsiyonel aksesuarlar USB kablosu, RS-232 kablosu , Yazılım geliştirme kartı

  • Önerilen sektörler

    • placeholder Sağlık
    • placeholder Saha Servis ve Kamu Hizmetleri

Belgeler

Yapılandırmalar ve Sürücüler

Bağlantılar

Aksesuarlar

Mevcut versiyonlar

Parça numarası Açıklama
NLS-N1-ER 2D CMOS Area Imager, Standard, CMOS 640 x 480 , All-in-one, Extended Range, Newland Decoder chip 0610, TTL-232/USB interface with FPC cable (Flexible Printed Circuits), white Illumination, LED Aimer, small footprint, low power consumption
