Perspective view EM3296V4 scan engine

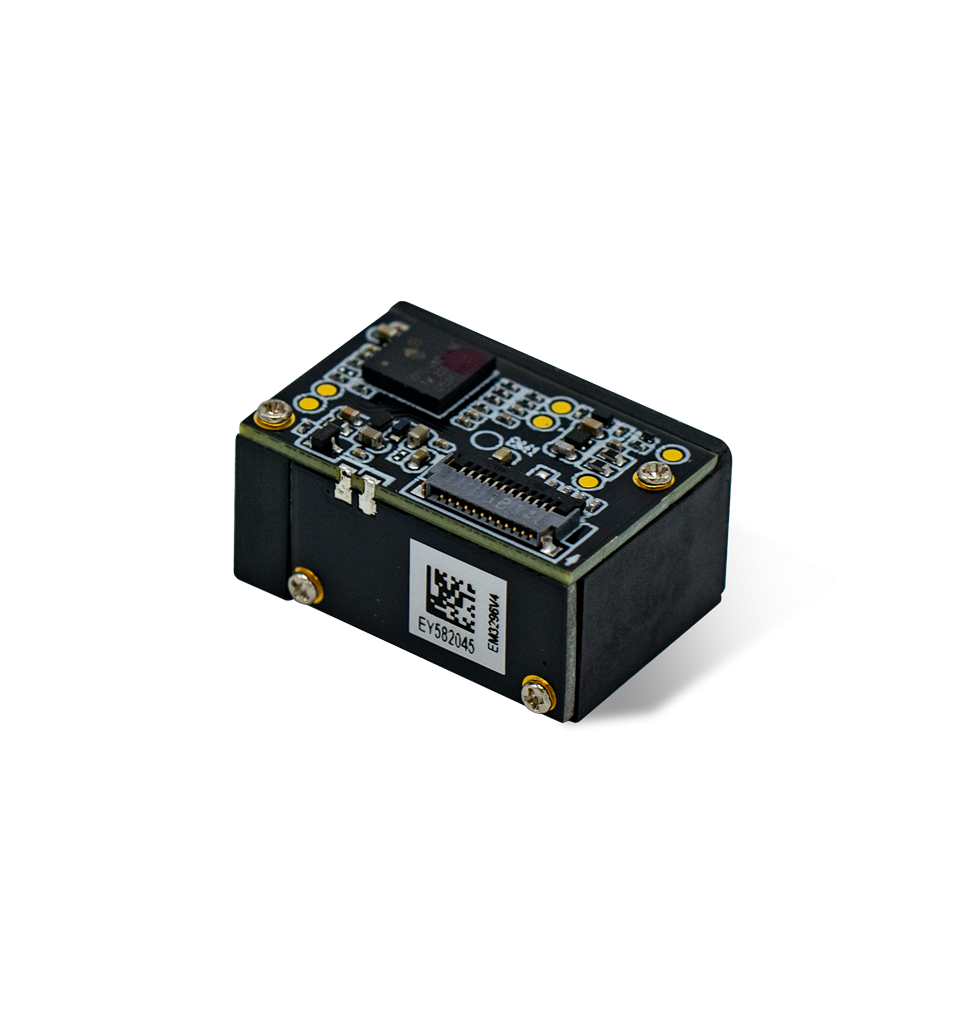

Perspective back view EM3296V4 scan engine
Perspective back view EM3296V4 scan engine with dimensions

EM3296V4

Tarama Motorları

Neden EM3296V4 tercih edilmeli?

  • Mükemmel tarama için 6. Nesil UIMG teknolojisi
  • Yakın mesafe tarama için geniş tarama açısı, kırmızı aydınlatma ve LED nişangah
  • Minimum güç tüketimi ile en enerji verimli tarama motorlarımızdan biri

EM3296 tarama motoru, geniş bir yelpazede barkodlarla karşılaşan operasyonlar için tutarlı performans sunar. Malzeme, boyut veya barkod türü ne olursa olsun güvenilir bir şekilde okur. Küçük ekran üstü QR kodlarından kısa mesafeden uzun, baskılı 1D barkodlara kadar EM3296 hızlı ve etkilidir.

Tutarlı ve çok yönlü tarama.

Özellikler

  • Newland'in 6. Nesil UIMG Teknolojisi.
    EM3296, yeni kod çözücü çipimiz 0610 da dahil olmak üzere Newland'in en son tarama teknolojisi ile donatılmıştır. Newland, kendi teknolojisini kullanarak, motorun genel değerini, basitliğini ve tarama performansını daha da mükemmelleştirerek tüm genel 1D, 2D ve Aztec kodlarını desteklemesini sağlamıştır.
  • Tutarlı Çok Yönlü Performans.
    EM3296'nın genel okuma performansı kağıt, plastik ve akıllı telefonlarda aynı şekilde tatmin edicidir. Motorun 640 x 480 piksel CMOS sensörü 1D ve 2D barkodlarda tutarlı kod çözme sağlar. Sonuç olarak, kodlar az aydınlatıldığında veya hasarlı olduğunda bile hız ve verimliliğe güvenebilirsiniz. Ayrıca silindirik yüzeylerden başarılı bir şekilde okuma yeteneği de dikkate değerdir.
  • Olağanüstü Güç Verimliliği.
    EM3296, ana cihazdan minimum akım çekerek barkodları hedefleyebilir, aydınlatabilir ve kodunu çözebilir. Benzeri okuyuculara kıyasla pil ömrünü uzatır ve çevreye duyarlı bir çözüm sunar.
  • Yakın Mesafe Okuma.
    EM3296, düşük ışıklı ortamlarda bile başarılı okumalar sağlamak için geniş bir tarama açısı, kırmızı aydınlatma ve LED hedefleyiciden yararlanır. Bu aynı zamanda motorun kodları yakından tarama yeteneğini de optimize eder.
  • EasySet Yapılandırma.
    EM3296, ana yapılandırma yazılımımız EasySet ile uyumludur. Windows OS için oluşturulmuş olan bu yazılım, yapılandırmaları oluşturmak ve test etmek, yapılandırmaları kopyalamak ve dağıtmak ve tarayıcı donanım yazılımını güncellemek için entegratörler için yararlı bir araçtır.

Teknik özellikler

  • Veri Yakalama
    1D Code128, UCC/EAN-128, AIM128, EAN-8, EAN-13, ISBN/ISSN, UPC-E, UPC-A, Interleaved 2 of 5, ITF-6, ITF-4, Matrix 2 of 5, Industrial 25, Standard 25, Code 39, Codabar, Code 93, Code 11, Plessey, MSI-Plessey, GS1-DataBarTM(RSS), (RSS-14, RSS-Limited, RSS-Expand) dahil olmak üzere belli başlı tüm 1D sembolojileri.
    2D PDF417, QR Code (QR1/2, Micro), Data Matrix (ECC200, ECC000, 050, 080, 100, 140), Chinese Sensible Code dahil olmak üzere belli başlı tüm 2D sembolojileri.
    Hedefleme Kırmızı LED (625±10 nm)
    Alan Derinliği Code 39 (5mil) 40 mm - 165 mm
    Alan Derinliği Data Matrix (10mil) 35 mm - 115 mm
    Alan Derinliği EAN13 (13mil) 50 mm - 365 mm
    Alan Derinliği PDF417 (6.67mil) 45 mm - 115 mm
    Alan Derinliği QR (15mil) 35 mm - 145 mm
    Yatay Görüş Alanı 44°
    Dikey Görüş Alanı 33.2°
    Aydınlatma Kırmızı LED (625±10 nm)
    Görüntü Sensörü 640 x 480 CMOS
    Minimum Baskı Kontrastı 25%
    Tarama Açısı Aralığı ±50°
    Tarama Yatış Açısı 360°
    Verev Tarama Açısı ±50°
    Tarama Yöntemleri Tetikleme Modu, Algılama Modu, Sürekli Mod, Toplu İş Modu
    Tarama hızı Saniyede 100 kare
  • Performans
    Kod çözücü ASIC (0610)
  • Fiziksel
    3.3VDC Çalışma akımı 100 mA (tipik), 168 mA (maks.)
    3.3VDC Bekleme akımı 8,1 mA
    Boyutlar (mm) 21,8(G)×15,3(D)×11,8(Y)mm (maks.)
    Kabuk PPA, PP
    Giriş Gerilimi 3.3 VDC ±%5
    Arayüzler USB, TTL-232
    Güç Tüketimi 330 mW
    Ağırlık 4 g
  • Çevresel
    Ortam Işığı 0 ila 100.000 lüks (doğal ışık)
    Nem %5 ila %95 (yoğuşmasız)
    Çalışma Sıcaklığı -20 °C ile 60 °C (-4 °F ile 140 °F)
    Depolama Sıcaklığı -40 °C ile 70 °C (-40 °F ile 158 °F)
  • Yazılım
    Yapılandırma Araçları EasySet
  • Sertifikalar
    Sertifikalar Donanım FCC, RoHS, CE, EN 62471
  • Garanti
    Garanti Koşulları 2 yıl
  • Aksesuarlar
    Opsiyonel aksesuarlar USB kablosu, RS-232 kablosu , Yazılım geliştirme kartı
    Standart aksesuarlar 75 mm esnek düz kablo (FFC)

  • Önerilen sektörler

    • placeholder Perakende
    • placeholder Konaklama ve Eğlence
    • placeholder Sağlık
    • placeholder Depolama ve Dağıtım

Belgeler

Yapılandırmalar ve Sürücüler

Bağlantılar

Mevcut versiyonlar

Parça numarası Açıklama
NLS-EM3296V4 2D CMOS Area Imager, Standard, CMOS 640 x 480 , All-in-one, Newland Decoderchip 0610, TTL-232/USB interface with FFC (flexible flat cable), LED Aimer, extra MCU, small footprint
